橡膠密封圈是機械設備中不可或缺的關鍵元件，它們?nèi)缤O(shè)備的‘血管壁’和‘關節軟骨’，默默無聞地防止介質泄漏、隔絕灰塵雜質，并承受壓力與溫度變化。其規格多樣，選擇正確的類型對設備性能、壽命和安全性至關重要。本文將系統介紹十一種主流橡膠密封圈的規格特征、材料選擇及其典型應用場景。

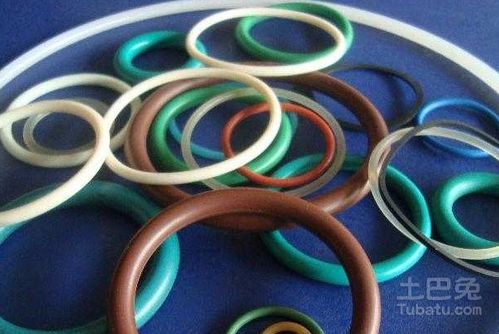

1. O形橡膠密封圈
* 規格特征：截面呈圓形，是最通用、最經濟的密封形式。規格通常以內徑（ID）、截面直徑（CS）和材料硬度（如邵氏A 70）定義。標準尺寸遵循國際標準（如AS568、ISO 3601-1）。

• 應用場景：廣泛用于靜態密封和低速往復/旋轉運動的動態密封，如液壓接頭、閥門、泵體等。

2. 星形（X形）橡膠密封圈
* 規格特征：截面呈X形，擁有四個密封唇。與O形圈相比，摩擦阻力更小，抗扭轉性能更優，且溝槽設計可參考O形圈標準。

• 應用場景：適用于需要低摩擦和良好抗扭轉能力的往復運動密封，替代O形圈用于高性能液壓缸。

3. 矩形（方形）橡膠密封圈
* 規格特征：截面為矩形或正方形。提供更大的接觸面積和更好的穩定性，但安裝溝槽需專門設計。

• 應用場景：主要用于靜態密封，如法蘭面、端蓋、板式換熱器等需要承受高壓且無相對運動的場合。

4. U形橡膠密封圈（U形圈）
* 規格特征：截面呈U形，通常帶有內部或外部的支撐環（擋圈）以防止密封唇在壓力下擠入間隙。規格以內徑、外徑和高度定義。

• 應用場景：經典的單作用或雙作用往復運動密封，用于液壓和氣動缸的活塞或活塞桿密封。

5. V形橡膠密封圈（V形填料）
* 規格特征：截面呈V形，通常由多個環疊加使用，并配合壓環和支撐環組成密封堆?？赏ㄟ^(guò)調整壓緊力來補償磨損。

• 應用場景：適用于中高壓、低速的往復運動密封，如重型液壓機、注塑機的柱塞桿密封。

6. Y形橡膠密封圈（Y形圈）
* 規格特征：截面呈Y形，唇口有銳角。分為軸用（密封孔）和孔用（密封軸）兩種基本類型。具有自密封效應，摩擦較小。

• 應用場景：廣泛用于液壓和氣動系統的活塞和活塞桿的往復運動密封。

7. 蕾形橡膠密封圈
* 規格特征：由Y形圈與橡膠O形圈組合而成，O形圈提供初始預緊力和彈性補償。結合了低摩擦和良好密封性。

• 應用場景：適用于高壓、長行程的液壓缸往復密封。

8. 鼓形橡膠密封圈
* 規格特征：截面形狀對稱，中間鼓起，兩側有支撐環。能承受來自兩個方向的壓力，抗擠出能力強。

• 應用場景：主要用于雙作用液壓缸的活塞密封。

9. 法蘭形橡膠密封圈
* 規格特征：帶有一個或多個凸起法蘭邊的矩形或異形截面墊圈。通過法蘭邊增加壓縮率和密封可靠性。

• 應用場景：用于管道法蘭、箱體蓋板等需要平面靜態密封的場合，替代傳統墊片。

10. 橡膠包覆密封圈（如包氟橡膠O形圈）
* 規格特征：通常以彈性體（如硅膠、丁腈膠）為芯，外層包覆高性能材料（如PTFE）。兼具彈性與優異的耐化學性、低摩擦性。

• 應用場景：用于極端化學環境、高潔凈度要求（如半導體、食品制藥）或需要極低摩擦的精密動態密封。

11. 異形截面橡膠密封圈（定制型）
* 規格特征：非標準截面形狀，如D形、P形、T形、不規則唇形等。規格完全根據設備溝槽和功能需求定制。

• 應用場景：用于特定設備的門窗、艙蓋、特殊閥體等，解決標準件無法滿足的復雜密封需求。

核心規格參數與材料選擇
除了形狀和尺寸，選擇密封圈還需關注以下關鍵點：

• 材料：根據介質（油、水、化學品）、溫度范圍（-60°C至300°C以上）和壓力選擇。常用材料包括：
• 丁腈橡膠（NBR）：耐油通用，成本低。

• 氟橡膠（FKM/Viton?）：耐高溫、耐油及多種化學品。

• 硅橡膠（VMQ）：耐高低溫（-60~250°C），生物相容性好。

• 三元乙丙橡膠（EPDM）：耐熱水、蒸汽、氣候老化。

• 聚氨酯橡膠（PU/AU/EU）：高耐磨、高承載，常用于液壓密封。

• 硬度：以邵氏A硬度表示，常見范圍為50~90 Shore A。硬度影響密封性和抗擠出能力。
• 公差：尺寸公差直接影響裝配和密封效果，需符合相關標準或圖紙要求。
• 工作壓力與速度：動態密封需考慮壓力等級和運動線速度，必要時使用擋圈防止擠出。

****
了解這十一種橡膠密封圈的規格與特性，是進行正確選型的第一步。在實際應用中，必須綜合考慮工況條件（壓力、溫度、介質、運動形式）、安裝空間（溝槽設計）以及成本效益，必要時咨詢密封專家或供應商。正確的密封圈選擇，是保障設備高效、穩定、長壽命運行的基礎。
